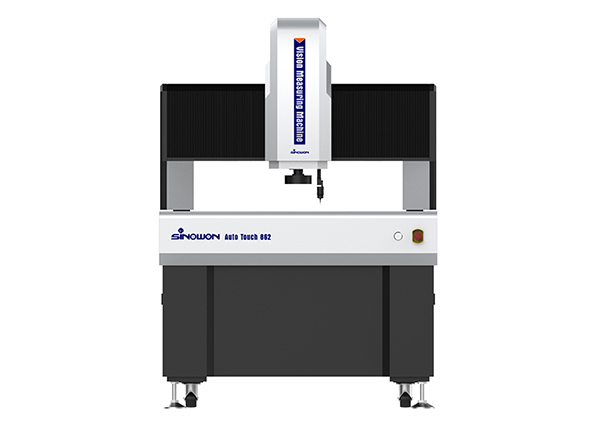

AutoTouch-862 3D全自動影像測量儀

?提示:點擊圖片可以放大
品名:3D高精度全自動影像測量儀
型號:AutoTouch 862
產品介紹:AutoTouch 862在AutoVision的基礎上增加了探針測量功能,實現3D測量。四軸自動控制,自動測量,簡單易用,能夠滿足廣泛的工業精密測量需求。
產品特點:
● 移動龍門結構,測量工件固定不動;
● 四軸CNC全自動閉環控制,全自動測量;
● 大理石基座和橫梁,穩定可靠;
● 進口開放式光柵尺,分辨率0.1um,精度高,穩定性好;
● 進口P級直線導軌、研磨級滾珠螺桿和松下交流伺服電機,確保機臺運動系統定位精度的穩定性;
● 高清彩色工業相機,滿足清晰觀察和穩定測量的需求;
● 6.5X連續自動變倍鏡頭,準確自動變倍,一次像素校正即可;
● 程控式5環8區LED表面光源、透射平行LED輪廓光源系統,智能實現256級亮度調節;
● 配置進口接觸式探針,實現3D測量;
● 標配自主產權的iMeasuring4.2全自動影像測量軟件,功能強大,簡單易用;
● 可選配激光測頭等配置,也可根據要求進行客戶定制化設計;
● 可選FexQMS測量數據分析及和實時監控軟件,提升制程控制、降低物料耗損。
配置參數:
產品名稱 3D高精度全自動影像測量儀
型號 AutoTouch 862
貨號# 521-151
X-Y軸行程 800x600mm
Z軸行程 200mm
X/Y/Z3軸光柵尺 進口開放式光柵尺,分辨率:0.0001mm
導向方式 進口P級直線導軌,雙軌雙滑塊導向
操作方式 遙控手柄,鼠標操作,編程自動檢測
測量精度* XY軸:≤1.8+L/200(um)
Z軸:≤5+L/200(um)
重復性 ±2um
視頻系統** 1/2"彩色CCD相機
6.5X自動變倍鏡頭
光學放大倍數:0.7X-4.5X,視頻放大倍率:20X~129X(21.5“顯示器)
視野大小 (對角*水平*垂直) 鏡頭倍率 0.7x 1x 2.0x 3.0x 4x 4.5x
1/2"CCD 11.43x9.14x6.86 8.00x6.40x4.80 4.00x3.20x2.40 2.67x2.13x1.60 2.00x1.60x1.20 1.78x1.42x1.07
光源 輪廓光 LED平行輪廓光源
表面光 5環8區0~255級連續可調
軟件系統 標配iMeasuring 4.2全自動影像測量軟件
機臺承載 30Kg
工作環境 溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80%,振動<0.002g,低于15Hz
電源 220V/50Hz/10A
外形尺寸 2000x1200x1650mm
包裝尺寸 2300x1700x2000mm
重量 2000Kg
